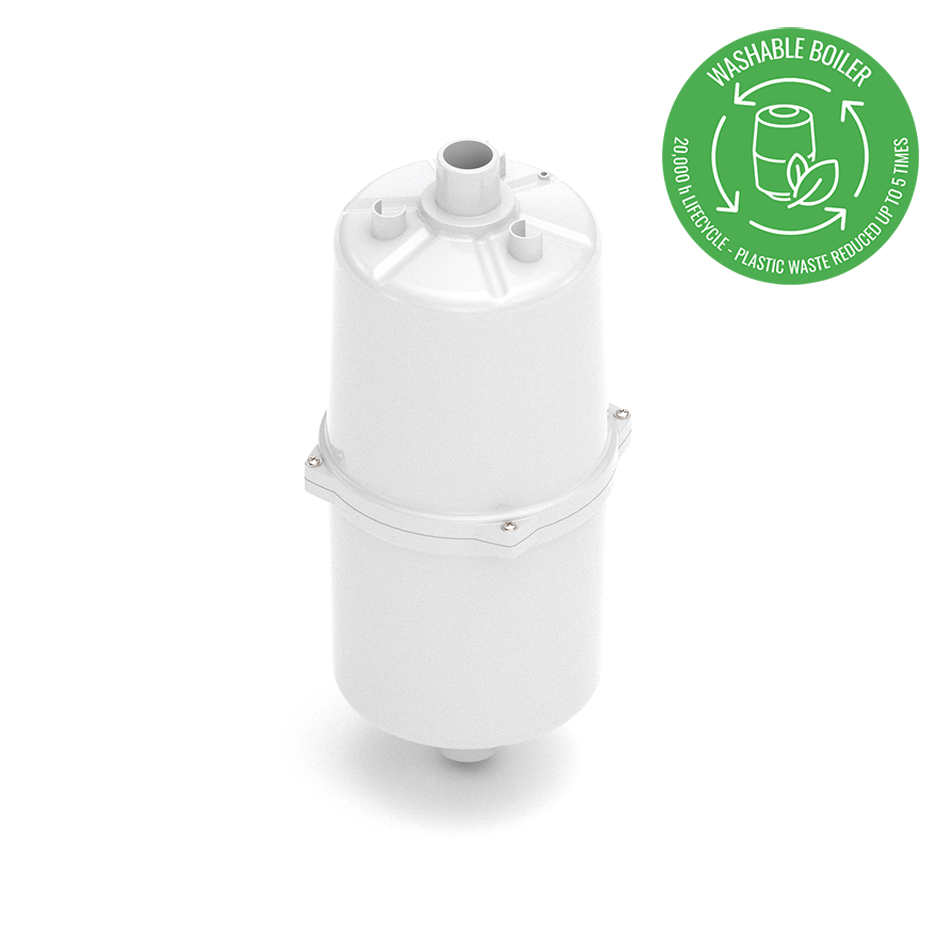

Boiler lavabile
20000 ore di utilizzo
Residuo plastico ridotto fino a 5 volte
Residuo plastico ridotto fino a 5 volte
Versatilità
Unità stand-alone compatta adatta a molteplici applicazioni
Elevato rendimento
Disponibilità di bollitori e distributori (lineari o ventilati) a ridotta transmittanza termica
Risparmio d'acqua
L'algoritmo di funzionamento gestisce la produzione di umidità in funzione della richiesta ottimizzando il consumo d'acqua
Accuratezza
Il nuovo algoritmo di funzionamento, unito ad una disponibilità di boiler adeguati, permette un controllo di precisione indipendentemente dalle caratteristiche dell'acqua
- Il circuito “troppo pieno” protegge il boiler da sovrappressione, il cui valore è modificabile a richiesta tramite kit opzionale
- Sistema di scarico a pompa con funzione di rottura dei sedimenti di calcare in piccoli elementi facilmente evacuabili
- Agevole autopulizia del bollitore
- Protezione contro fuoriuscite d’acqua lato vapore
- Circuito bollitore e parti polimeriche dei distributori lineari di vapore in materiale autoestinguente
- Assenza di ostruzioni meccaniche lato vapore e lato scarico
- Meccanica progettata per uso e manutenzione semplificati
- Collegamento protocollo RS-485 per gestione remota in modalità MODBUS
Sistemi di distribuzione di vapore
Distributori lineari per condotta
Distributore lineare estruso a ridotta transmittanza termica
La superficie priva di porosità e impermeabile all’acqua del tecnopolimero impedisce la proliferazione batterica ed è conforme allo standard ISO846 metodo A e metodo C. La resistenza agli sbalzi termici e agli agenti chimici ne fa inoltre un materiale facilmente sterilizzabile.
Distributore lineare inox
L’igienicità dell’acciaio inox dipende dalla sua elevata resistenza alla corrosione e dalla compattezza superficiale che lo rende privo di porosità e facilita la rimozione dei batteri nei processi di pulizia o sterilizzazione.
Distributore ventilato per ambiente
Il distributore ventilato per il rilascio dell’umidità direttamente in ambiente è realizzato in tecnopolimero resistente alla contaminazione batterica e all’aggressione chimica e con opportune caratteristiche di isolamento termico, con conseguente risparmio energetico. Il distributore può essere alloggiato direttamente sopra l’unità di umidificazione o posizionato in ambiente, secondo le prescrizioni di fabbrica, tramite un apposito zoccolo remotabile. La massima portata di vapore è di 15 kg/h.
Ideale nelle seguenti applicazioni
| EHKX | 003M2 | 005M2 | 003T4 | 003T5 | 005T4 | 005T5 | 010T4 | 010T5 | 015T4 | 015T5 |
|---|---|---|---|---|---|---|---|---|---|---|
| PRODUZIONE DI VAPORE | ||||||||||
| Capacità di produzione [Kg/h] | 3 | 5 | 3 | 5 | 10 | 15 | ||||
| Massima pressione [Mpa-mm H2O/bar] | 165/1650/0,0165 | |||||||||
| Diametro esterno connessione [mm] | 38 | |||||||||
| DISTRIBUZIONE DI VAPORE | ||||||||||
| Numero distributori lineari collegabili [n] | 1 | |||||||||
| Numero distributori ventilati collegabili [n] | 1 | |||||||||
| PROPRIETÀ ELETTRICHE | ||||||||||
| Potenza assorbita [kW] | 2.2 | 3.75 | 2.2 | 3.75 | 7.5 | 11.3 | ||||
| Alimentazione [Vac, Hz] | 230, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | |
| Fasi [n] | 1 | 3 | ||||||||
| Assorbimento per fase [A] | 9.6 | 16.3 | 3.2 | 2.8 | 5.4 | 4.7 | 10.8 | 9.4 | 16.3 | 14.2 |
| PROPRIETÀ IDRAULICHE | ||||||||||
| Qualità acqua in ingresso | Conforme ai requisiti microbiologici definiti per l'acqua potabile dalle normative in vigore sul territorio di utilizzo, eventualmente parzialmente demineralizzata | |||||||||
| Conducibilità acqua in ingresso [μS*cm] | 70…1250 | |||||||||
| Durezza acqua in ingresso [°f] | 5...50 | |||||||||
| Pressione acqua in ingresso [MPa/bar] | 0.2...1 / 2...10 | |||||||||
| Portata minima istantanea d'ingresso [l/min] | 1.2 | 2.2 | ||||||||
| Allacciamento acqua in ingresso | M 3/4"GAS | |||||||||
| Dimensioni esterne scarico acqua [mm] | 40 | |||||||||
| CARATTERISTICHE GENERALI | ||||||||||
| Dimensioni (WxHxD [mm]) | 412x766x248 | |||||||||
| Condizioni ambientali di lavoro [°C, RH] | 1…40, max. 80% non condensante | |||||||||
| Condizioni ambientali di immagazzinamento [°C, RH] | -10…70, max. 95% non condensante | |||||||||
| Grado di protezione | IP20 | |||||||||
| REGOLAZIONE | ||||||||||
| Tipo di controllo | Integrato con interfaccia utente evoluta EPcolor | |||||||||
| Segnale di comando | ON/OFF, proporzionale 0-10V, trasduttore 0-10V/4... 20mA | |||||||||
| CONNETTIVITÀ | ||||||||||
| RS485-MODBUS | Integrata | |||||||||
| EHKX | 020T4 | 020T5 | 030T4 | 030T5 | 040T4 | 040T4 | 060T4 | 060T5 | 080T4 | 080T5 | 100T4 | 100T5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRODUZIONE DI VAPORE | ||||||||||||
| Capacità di produzione [Kg/h] | 20 | 30 | 40 | 60 | 80 | 100 | ||||||
| Massima pressione [Mpa-mm H2O/bar] | 200/2000/0,02 | |||||||||||
| Diametro esterno connessione [mm] | 38 | |||||||||||
| DISTRIBUZIONE DI VAPORE | ||||||||||||
| Numero distributori lineari collegabili [n] | 1 | 2 | ||||||||||
| Numero distributori ventilati collegabili [n] | 2 | - | ||||||||||
| PROPRIETÀ ELETTRICHE | ||||||||||||
| Potenza assorbita [kW] | 15 | 22.5 | 30 | 45 | 60 | 75 | ||||||
| Alimentazione [Vac, Hz] | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 | 400, 50/60 | 460, 50/60 |
| Fasi [n] | 3 | |||||||||||
| Assorbimento per fase [A] | 21.7 | 18.8 | 32.5 | 28.2 | 43.3 | 37.7 | 65 | 56.5 | 86.6 | 75.3 | 108.3 | 94.1 |
| PROPRIETÀ IDRAULICHE | ||||||||||||
| Qualità acqua in ingresso | Conforme ai requisiti microbiologici definiti per l'acqua potabile dalle normative in vigore sul territorio di utilizzo, eventualmente parzialmente demineralizzata | |||||||||||
| Conducibilità acqua in ingresso [μS*cm] | 70…1250 | |||||||||||
| Durezza acqua in ingresso [°f] | 5...50 | |||||||||||
| Pressione acqua in ingresso [MPa/bar] | 0,2...1 / 2...10 | |||||||||||
| Portata minima istantanea d'ingresso [l/min] | 3.5 | 2x3.5 | ||||||||||
| Allacciamento acqua in ingresso | M 3/4"GAS | |||||||||||
| Dimensioni esterne scarico acqua [mm] | 40 | |||||||||||
| CARATTERISTICHE GENERALI | ||||||||||||
| Dimensioni (WxHxD [mm]) | 522x893x380 | 928x900x375 | ||||||||||
| Condizioni ambientali di lavoro [°C, RH] | 1…40, max. 80% non condensante | |||||||||||
| Condizioni ambientali di immagazzinamento [°C, RH] | -10…70, max. 95% non condensante | |||||||||||
| Grado di protezione | IP20 | |||||||||||
| REGOLAZIONE | ||||||||||||
| Tipo di controllo | Integrato con interfaccia utente evoluta EPcolor | |||||||||||
| Segnale di comando | ON/OFF, proporzionale 0-10V, trasduttore 0-10V/4... 20mA | |||||||||||
| CONNETTIVITÀ | ||||||||||||
| RS485-MODBUS | Integrata | |||||||||||
| Distributori lineari di vapore | |
| EHSD040T | distributore lineare di vapore da 400 mm |
| EHSD060T | distributore lineare di vapore da 600 mm |
| EHSD080T | distributore lineare di vapore da 800 mm |
| EHSD100T | distributore lineare di vapore da 1.000 mm |
| EHSD130T | distributore lineare di vapore da 1.300 mm |
| EHSD160T | distributore lineare di vapore da 1.600 mm |
| EHSD200T | distributore lineare di vapore da 2.000 mm |
| EHSDP000 | distributore lineare di vapore, misura su richiesta |
| EHSD040X | distributore lineare di vapore ad efficienza termica da 400 mm |
| EHSD060X | distributore lineare di vapore ad efficienza termica da 600 mm |
| EHSD080X | distributore lineare di vapore ad efficienza termica da 800 mm |
| EHSD100X | distributore lineare di vapore ad efficienza termica da 1.000 mm |
| EHSD130X | distributore lineare di vapore ad efficienza termica da 1.300 mm |
| EHSD160X | distributore lineare di vapore ad efficienza termica da 1.600 mm |
| EHSD200X | distributore lineare di vapore ad efficienza termica da 2.000 mm |
| EHSDP000X | distributore lineare di vapore ad efficienza termica, misura su richiesta |
| EHSDW022 | distributore lineare di vapore ad ugelli da 22 mm |
| EHSR015M2 | distributore ventilato di vapore (max 15kg/h vapore) |
| EHSR0REM | supporto per installazione remota distributore ventilato di vapore |
| EHSDY038 | raccordo di distribuzione vapore a Y |
| EHSDC038 | raccordo di distribuzione vapore ad angolo retto |
| EH090STEAM | raccordo di uscita vapore ad angolo retto |
| EHTV038 | tubo speciale vapore di raccordo tra umidificatore e distributore (al metro) |
| EHTC010 | tubo scarico condensa dal distributore (al metro) |
| EHVI | vaschetta di scarico acqua umidificatori serie Zephyr, KT, VEH |
| Regolazioni | |
| EV3411M7 | controllore elettronico a 1 uscita, alimentazione 230 VAC, ingresso analogico multisensore |
| EVHTP520 | sonda di umidità e temperatura, segnale proprietario |
| EVHP523 | trasduttore di umidità, alimentazione 8... 28 VDC, segnale fornito 1 x 4-20 mA |
| EVHTP523 | trasduttore di umidità e temperatura, alimentazione 8... 28 VDC, segnale fornito 2 x 4-20 mA |
| EVTPNW30F200 | sonda NTC, cavo termoplastico 2 fili da 3 m, bulbo 5x20 mm costampato, protezione IP68 |
| EVTPN615F200 | sonda NTC, cavo termoplastico 2 fili da 1,5 m, bulbo 6x15 mm costampato |
| Vari | |
| 0031000048 | tubo flessibile ¾ " GAS femmina di raccordo tra rete idrica ed elettrovalvola di carico acqua da 0,3 m |
| EHFILLTANK | kit riempimento serbatoio per alta/bassa pressione |
| EH090DRAIN | curva di scarico acqua ad angolo retto diametro 40 mm |
| EHKTBOTTOM15 | base in metallo per installazione a pavimento per EHKT003/EHKX003, EHKT005/EHKX005/EHKW005, EHKT010/EHKX010/EHKW010 ed EHKT015/EHKX015/EHKW015 |
| EHKTBOTTOM40 | base in metallo per installazione a pavimento per EHKT020/EHKX020/EHKW020, EHKT030/EHKX030/EHKW030 ed EHKT040/EHKX040/EHKW040 |
| EHKTBOTTOM100 | base in metallo per installazione a pavimento per EHKT060/EHKX060, EHKX080 ed EHKX100 |
| EHKBLOCK15 | kit pressacavi per EHKTBOTTOM15 |
| EHKBLOCK40 | kit pressacavi per EHKTBOTTOM40 |
| EHKBLOCK100 | kit pressacavi per EHKTBOTTOM100 |
